21.5" IPS屏全高清1920x1080 對比度3000:1 3G-SDI/ HDMI廣播級導演監視器 P215-9HSD
型號：P215-9HSD
簡介
屏幕尺寸：21.5" IPS
分辨率： 1920x1080 pixels
屏幕比例：16:9
亮度： 250cd/m2
輸入
3G-SDI、 HDMI、 YPbPr、 Video、 Audio(L/R)
輸出
3G-SDI, HDMI、 YPbPr、 Video、 耳機孔、 內置揚聲器
DM
Shop/2017/9/SEETEC-桌面式監視器-DM1.jpg
下載
正在提交中....
聯系我們
概覽
特征
參數
視頻
應用
附件

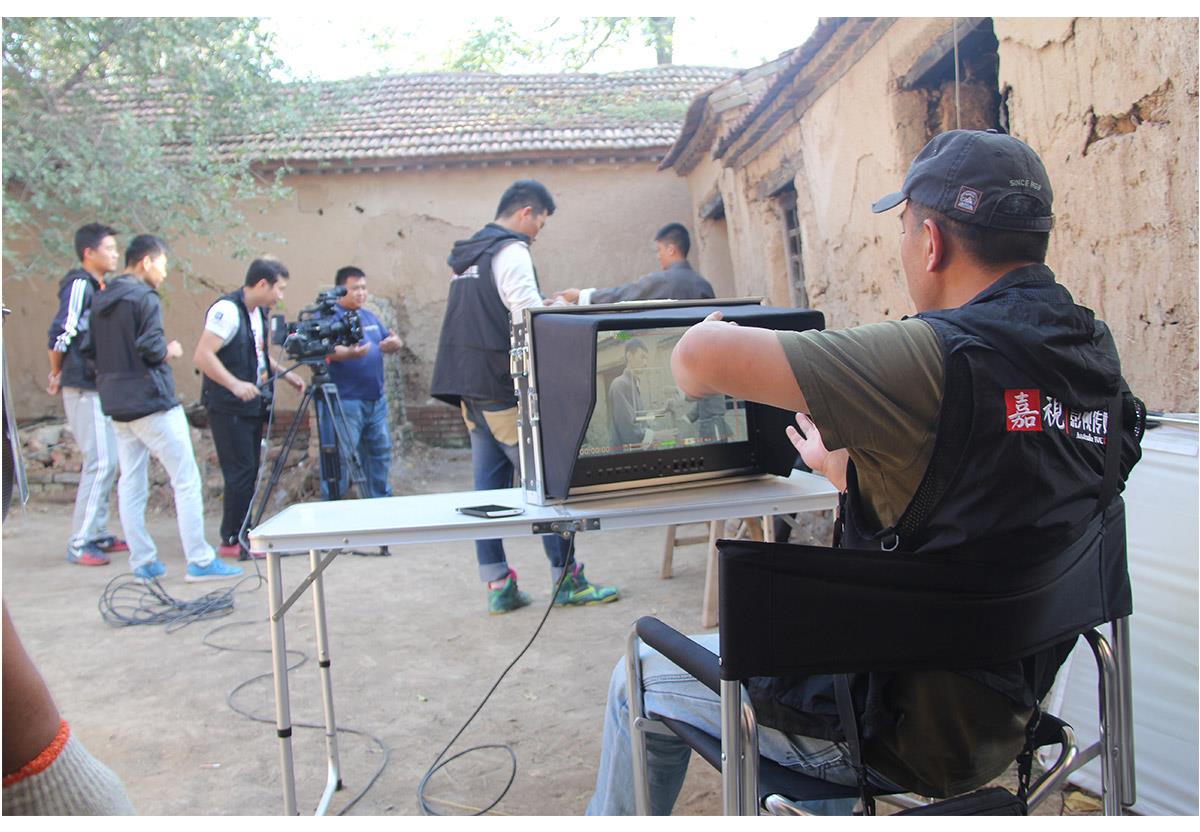

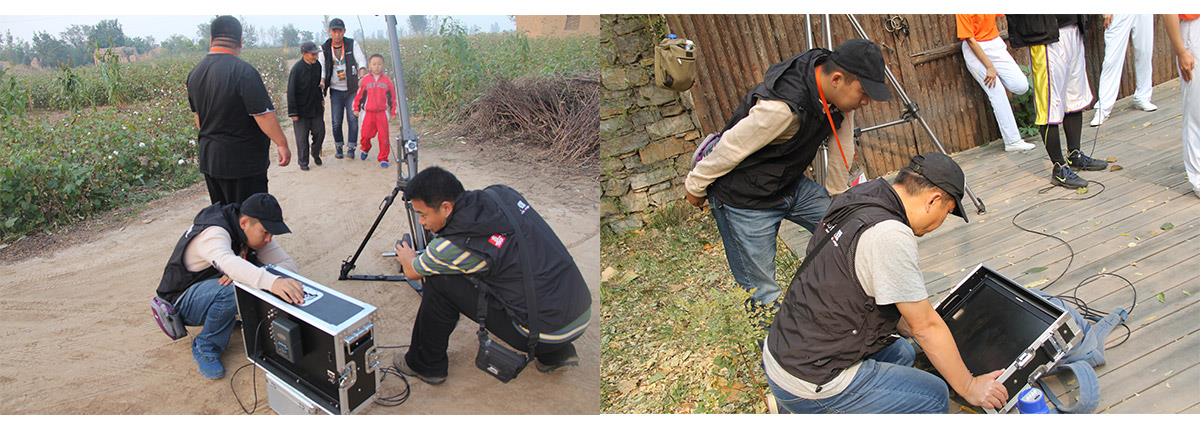

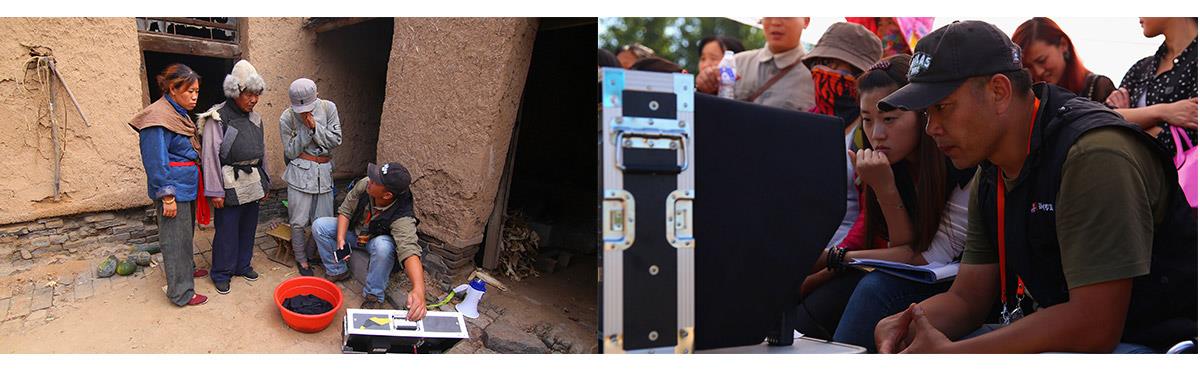

SEETEC專業廣播級液晶監視器，已經廣泛應用于各級電視臺的新聞制作、播出機房和電視轉播車等領域。由于該系列產品是與其它專業設備緊密配套使用，因此，高穩定性、高可靠性和電磁兼容性，是保證整個系統正常運行的重要條件。

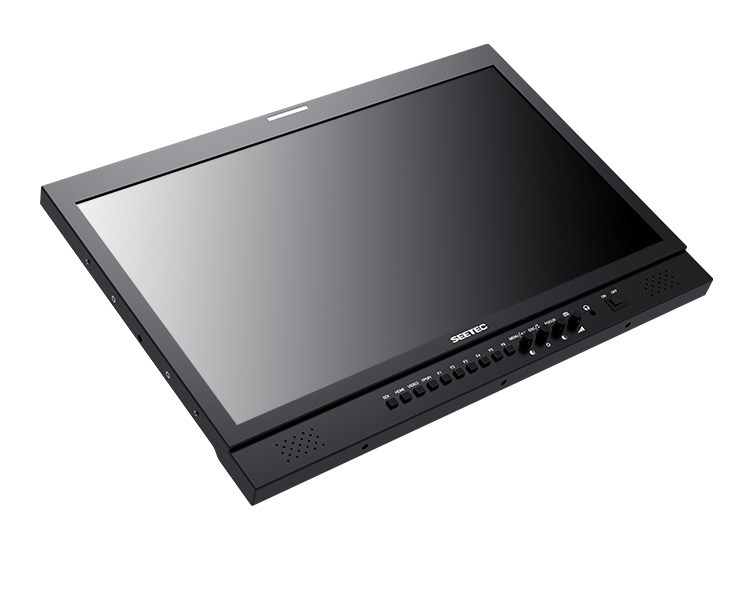

鋁制外殼設計，不僅使產品更加堅固、耐用，也很好地解決了產品的散熱問題。同時，也增強了抗干擾能力。
鋁制外殼設計，不僅使產品更加堅固、耐用，也很好地解決了產品的散熱問題。同時，也增強了抗干擾能力。

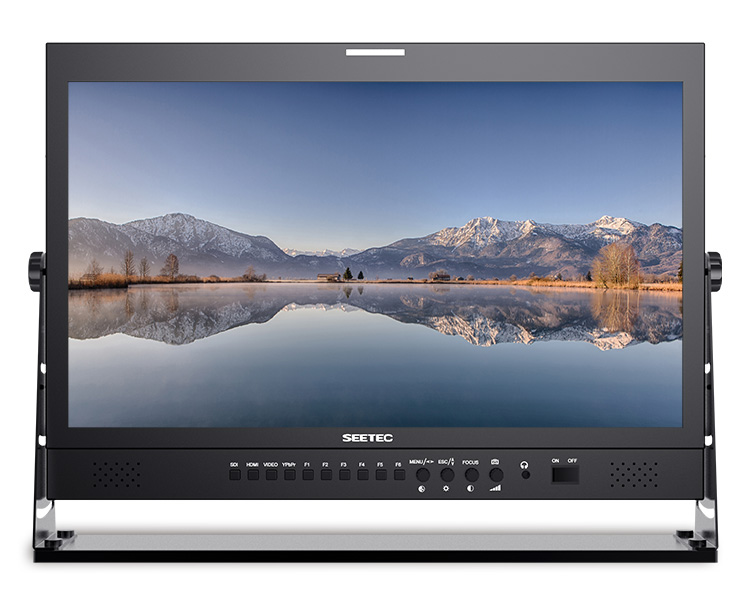

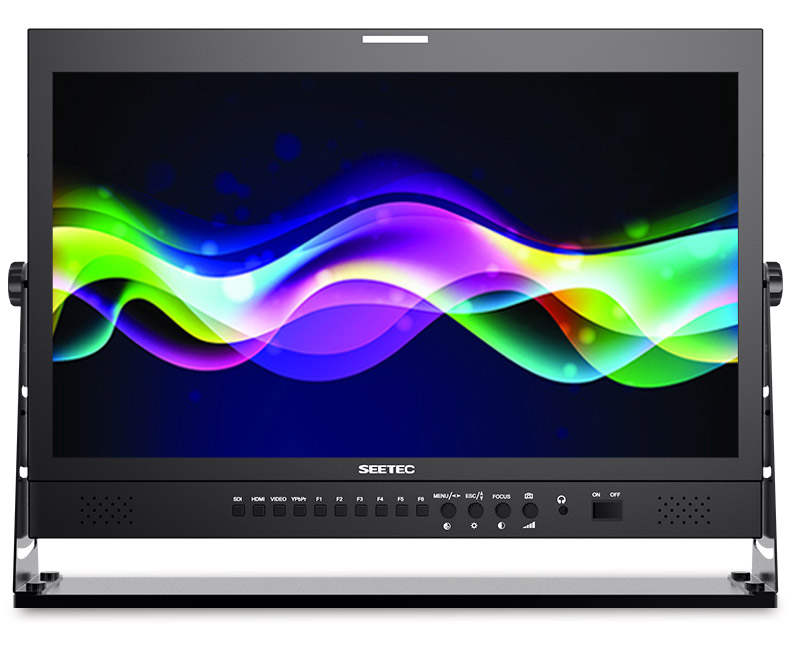

全高清液晶面板
21.5英寸視瑞特廣播級高清監視器提供全視角無色差體驗的IPS絢麗色彩優異的細節表現、真實的色彩還原能力完美呈現非凡、自然的高清畫面。

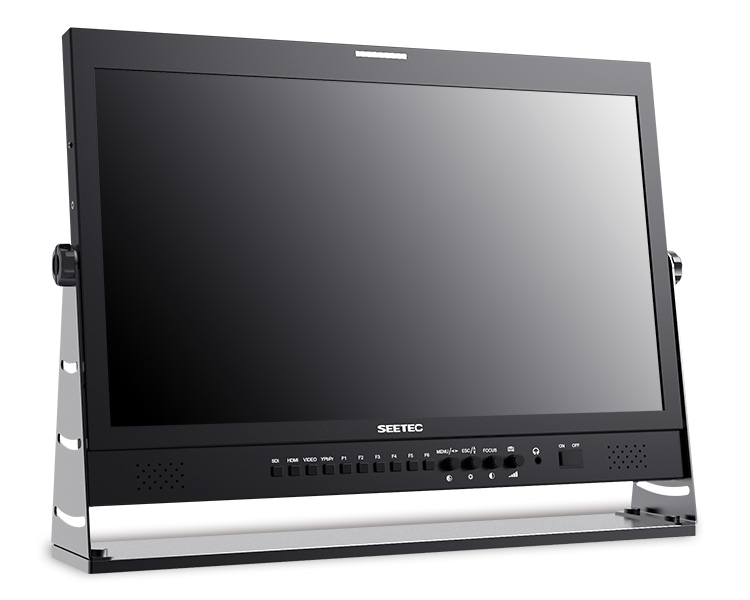

更廣闊的視角
各種可視角度畫面一致，享受更完美的視覺體驗，最大可視角度178°，帶來更高的清晰度，更清晰的畫面效果，更豐富的色彩層次，為您呈現非凡出色的精細畫面。
易于操作的功能按鍵
SEETEC廣播級監視器符合大多數專業的應用的要求，可以在前面板上設置F1到F6快捷按鍵，比如:輔助對焦，點對點，中心標記/框形標記，單色顯示，圖像翻轉等功能。

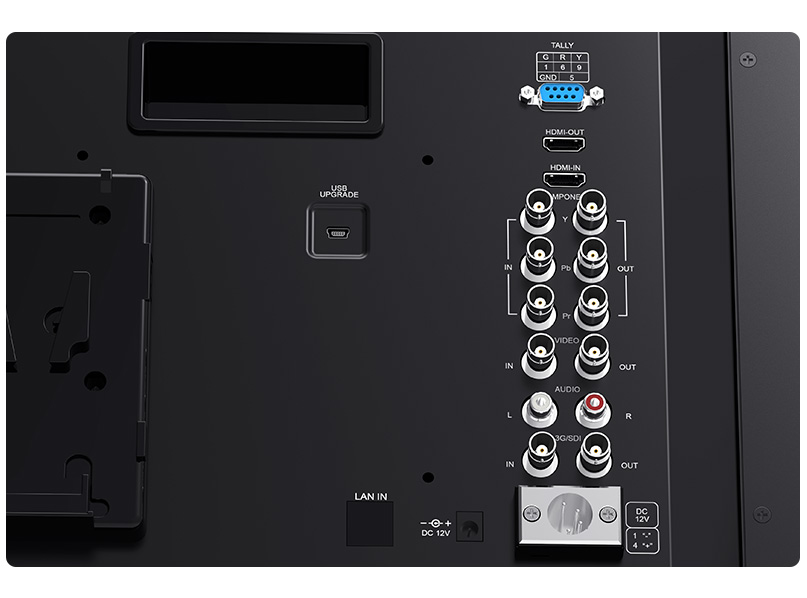

全功能接口設計
多種輸入格式，滿足了所有HD, SD 模擬視頻信號輸入和播放的專業的功能需求。擁有3G HD-SDI, HDMI, 分量YPbPr和復合模擬視頻信號AV輸入和輸出接口。HDMI/SDI輸入和輸出，不僅可以顯示現場信號，還可以視頻信號源同步輸到其他設備。在保持原始視頻質量的同時，還可以把現場畫面同步輸出到多顯示設備上。
1. IPS廣角屏，全高清1920x1080 超高分辨率，豐富的色彩層次
2. HDMI, 3G-SDI, Ypbpr, Video, Audio(L/R) 輸入和 HDMI, 3G-SDI, Ypbpr, Video 環出
3. 產品特性：
* 峰值輔助對焦 (黑白背景上紅色勾邊）
* 單色顯示 (紅，綠，藍，單色)
* 5D II相機模式
* 點對點
* 中心標記
* 框型標記 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 圖像翻轉(水平，垂直，水平&垂直)
* 圖像凍結
* 全局縮放
* 上下/左右縮放
* 峰值輔助對焦 (黑白背景上紅色勾邊）
* 單色顯示 (紅，綠，藍，單色)
* 5D II相機模式
* 點對點
* 中心標記
* 框型標記 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 圖像翻轉(水平，垂直，水平&垂直)
* 圖像凍結
* 全局縮放
* 上下/左右縮放
4. 前置3.5mm 耳機孔, 內置揚聲器
5. 3色Tally 指示燈（紅, 綠, 黃）
6. 供電方式：DC 12V和四芯卡儂
輔助對焦
將亮度對比高的輪廓用紅線表示出來，如果輪廓的線越多越明顯，表示攝像機鏡頭在此處聚焦。對于攝影師來說，使用紅邊聚焦功能相比起直接觀察圖像進行聚焦，能更快調整攝像機鏡頭達到聚焦效果。 如果使用變焦鏡頭進行拍攝（攝像機多是變焦鏡頭），建議將被攝物體拉近聚焦，處于焦點以內的物體，將會出現輪廓線，而焦點以外的物體則沒有
將亮度對比高的輪廓用紅線表示出來，如果輪廓的線越多越明顯，表示攝像機鏡頭在此處聚焦。對于攝影師來說，使用紅邊聚焦功能相比起直接觀察圖像進行聚焦，能更快調整攝像機鏡頭達到聚焦效果。 如果使用變焦鏡頭進行拍攝（攝像機多是變焦鏡頭），建議將被攝物體拉近聚焦，處于焦點以內的物體，將會出現輪廓線，而焦點以外的物體則沒有
單色顯示
單色顯示畫面用于輔助調整攝像機色彩設置。單色顯示模式下，用戶可以選擇紅色，綠色，藍色和單色來驅動像素點，在此模式下可以更快更準確地調整畫面的色調飽和度。
單色顯示畫面用于輔助調整攝像機色彩設置。單色顯示模式下，用戶可以選擇紅色，綠色，藍色和單色來驅動像素點，在此模式下可以更快更準確地調整畫面的色調飽和度。
相機模式
在相機模式下，畫面可全屏顯示。
在相機模式下，畫面可全屏顯示。
點對點
使電影制作人通過1:1比例查看輸入圖像源，而無需縮放，點對點對于捕捉畫面最佳細節至關重要。
使電影制作人通過1:1比例查看輸入圖像源，而無需縮放，點對點對于捕捉畫面最佳細節至關重要。

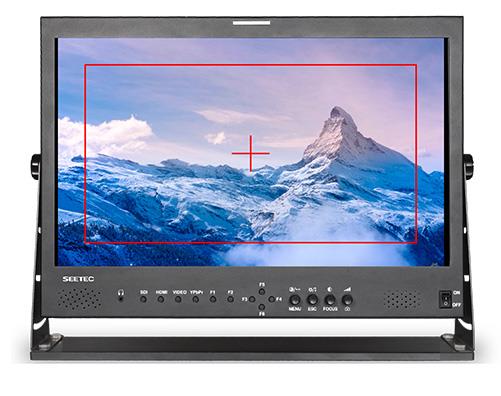

中心標記，安全框
SEETEC監視器設有多種畫幅比例標記框和十字中心線。該功能主要用于拍攝或編輯添加字幕等工作時，對于構圖的安全提示.保障穩定可靠的拍攝高效進行，滿足多樣化的后期編輯需求 (80%,85%,90%,93%,96%,2.35:1)。
SEETEC監視器設有多種畫幅比例標記框和十字中心線。該功能主要用于拍攝或編輯添加字幕等工作時，對于構圖的安全提示.保障穩定可靠的拍攝高效進行，滿足多樣化的后期編輯需求 (80%,85%,90%,93%,96%,2.35:1)。
鏡像模式
在鏡像模式下圖像可實現水平，垂直和水平&垂直三種模式翻轉。
在鏡像模式下圖像可實現水平，垂直和水平&垂直三種模式翻轉。
面板特性
| 型號 | P215-9HSD |
| 屏幕尺寸 | 21.5" IPS |
| 色彩 | 16.7M |
| 分辨率 | 1920×1080 pixels |
| 屏幕比例 | 16:9 |
| 亮度 | 250cd/m² |
| 對比度 | 3000:1 |
| 背光源 | LED |
| 可視角度 | 89°/89°(L/R) 89°/89°(U/D) |
輸入
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 3 X BNC | YPbPr |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
輸出
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 3 X BNC | YPbPr |
| 1 X BNC | Video |
音頻
| 音頻輸出 | 耳機孔，內置揚聲器 |
SDI 支持格式
| 480i/576i |
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
HDMI 支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
| 4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz) |
其他規格
| 輸入電壓 | DC12V |
| 消耗功率 | ≤15W |
| 工作溫度 | -10°C~50°C |
| 儲藏溫度 | -20°C~60°C |
| 單機尺寸 | 511.58Lx355.5Hx37.87D(mm) /535L×400H×100D(mm) (含支架) |
| 單機重量 | 4.25kg/ 6.12kg(含支架) |
| 裝箱數量 | 2 |
| 外箱尺寸 | 625*288*520(mm) |
| 毛重 | 13kgs |
功能
| * 峰值輔助對焦 (黑白畫面時,紅色勾邊) |
| * 中心標記 |
| * 框型標記 (80%,85%,90%,93%,96%,2.35:1) |
| * 圖像凍結 |
| * 圖像翻轉 (水平，垂直，水平&垂直) |
| * 相機模式 |
| * 點對點 |
| * 單色顯示 (紅,綠,藍,單色) |
| * 全局縮放 |
| * 上下/左右縮放 |
| * Tally 指示燈 |
尺寸圖 (單位: mm)

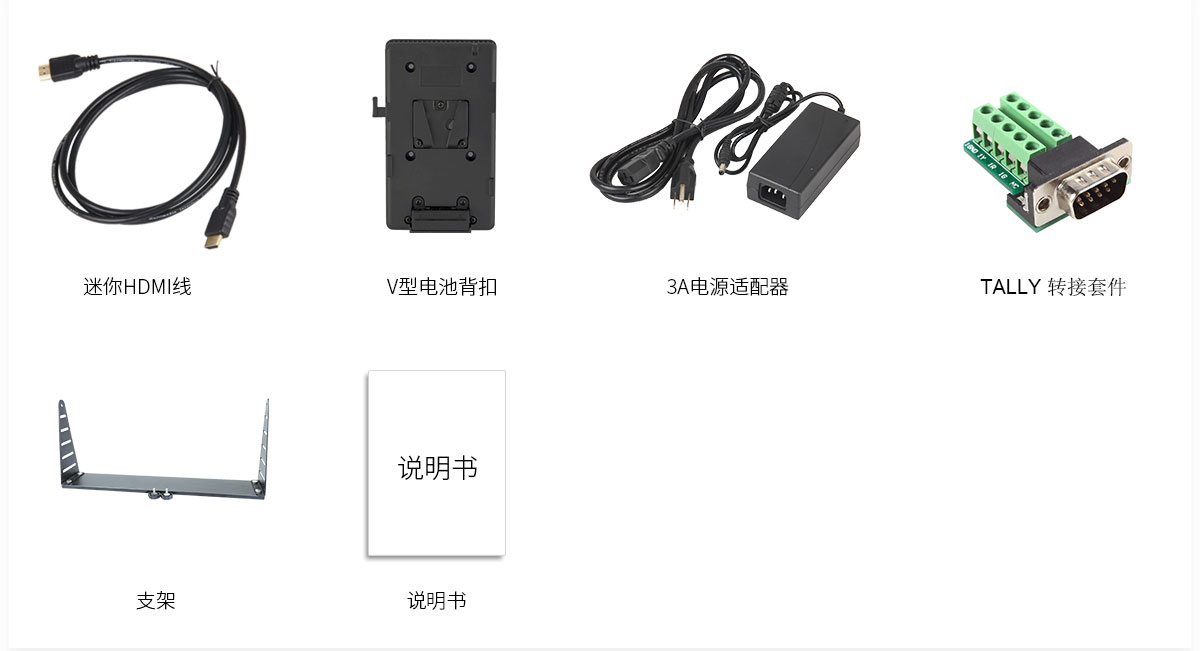

標準配件:
1× 迷你HDMI線
1× V型電池背扣
1× 3A電源適配器
1× Tally轉接套件
1× 搖臂支架
1× 說明書
