SEETEC S24 23.8" 4K/8K廣播級影視監視器 高亮1000nit 4x12G-SDI HDMI2.0 IPS超高清3840x2160
型號:S24
簡介
屏幕尺寸:23.8" IPS
分辨率: 3840x2160 pixels
屏幕比例:16:9
亮度: 1000cd/m2
輸入
12G-SDI、 HDMI、 RS485、 GPI、 USB、 LAN Type-C、 LAN、 SFP
輸出
12G-SDI、 HDMI RS485、 耳機孔、揚聲器
DM
Shop/2025/10/S24-CN.pdf
下載
概覽
特征
參數
視頻
應用
附件
視器.jpg)
視器.jpg)

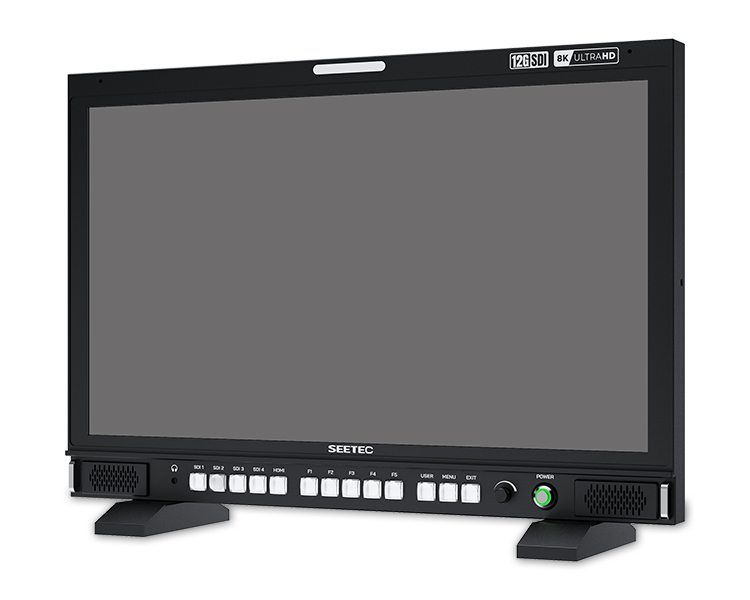

超高清顯示|高速傳輸|高品質監看
SEETEC S24具有4個12G-SDI輸入及輸出,通過12G-SDI四鏈路連接可支持8K信號,搭配超高清3840x2160分辨率、高色域的大屏幕,帶來前所未有的流暢度和無與倫比的畫質,讓您感受身臨其境般的視聽體驗;多畫面模式讓繁忙的劇組導演可以實現多機位監看,無需連接多臺監視器;連接計算機通過應用程序還可以對監視器進行遠程控制;S24還配有VESA安裝孔可實現掛壁式安裝,是播出控制室的絕佳選擇。S24可廣泛應用于廣電、影視、高端廣告制作的前期拍攝和后期調色工作。
SEETEC S24具有4個12G-SDI輸入及輸出,通過12G-SDI四鏈路連接可支持8K信號,搭配超高清3840x2160分辨率、高色域的大屏幕,帶來前所未有的流暢度和無與倫比的畫質,讓您感受身臨其境般的視聽體驗;多畫面模式讓繁忙的劇組導演可以實現多機位監看,無需連接多臺監視器;連接計算機通過應用程序還可以對監視器進行遠程控制;S24還配有VESA安裝孔可實現掛壁式安裝,是播出控制室的絕佳選擇。S24可廣泛應用于廣電、影視、高端廣告制作的前期拍攝和后期調色工作。
用-監視器.jpg)
4K/8K監看
S24支持單鏈路12G-SDI 4K信號,四鏈路3G-SDI 4K信號,四鏈路12G-SDI 8K信號 (將四個4K 60Hz視頻信號組合成一個8K 60Hz視頻信號)。單設備即可滿足從演播室級直播到多畫面監看的全流程需求,降低系統搭建復雜度與線材成本。
S24支持單鏈路12G-SDI 4K信號,四鏈路3G-SDI 4K信號,四鏈路12G-SDI 8K信號 (將四個4K 60Hz視頻信號組合成一個8K 60Hz視頻信號)。單設備即可滿足從演播室級直播到多畫面監看的全流程需求,降低系統搭建復雜度與線材成本。
視器.jpg)

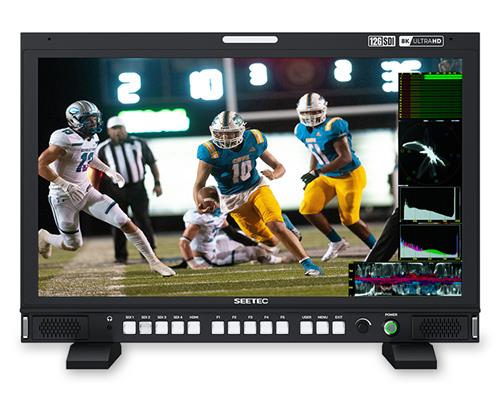

23.8"超高清4K大屏
清晰查看并捕獲每一粒像素
配備23.8"超高清大屏,支持3840x2160 4K分辨率,像素密度是全高清的四倍,從而獲得更詳細的畫面。提供98.7% DCI-P3色域,可以更加逼真的還原圖像的色彩,堪比影院級畫質,178°寬廣的視野任何角度幾乎沒有色差。
清晰查看并捕獲每一粒像素
配備23.8"超高清大屏,支持3840x2160 4K分辨率,像素密度是全高清的四倍,從而獲得更詳細的畫面。提供98.7% DCI-P3色域,可以更加逼真的還原圖像的色彩,堪比影院級畫質,178°寬廣的視野任何角度幾乎沒有色差。
視器.jpg)
多種校準色彩空間
具有經過顏色校準的色彩空間BT709, DCI-P3, BT2020可選,滿足攝影師對色彩的不同需求。
視器.jpg)
1000尼特,無懼日光
1000尼特高亮度幾乎可以在任何光線下觀看,室內、戶外或任何你想要的地方。
視器.jpg)

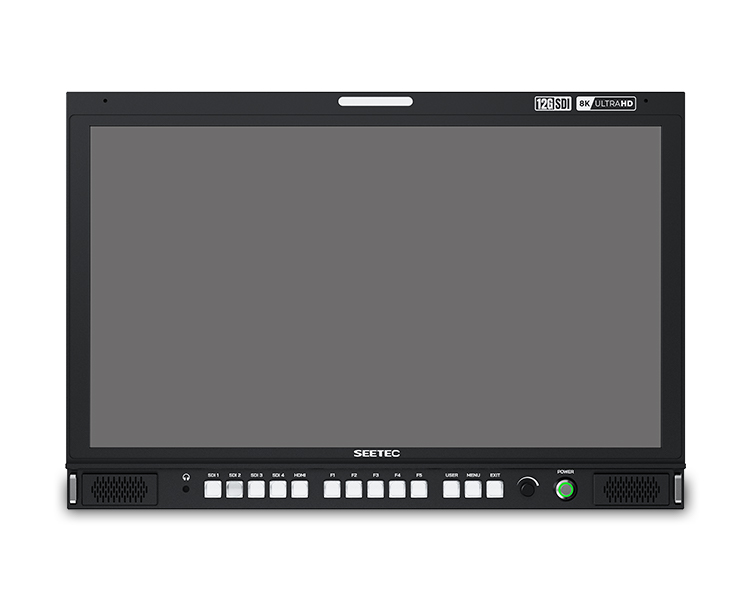

多畫面模式
多機位監看理想選擇
屏幕可設置為單畫面、雙畫面、全波形、畫中畫、四畫面,8K模式.您可以 在12G-SDI, HDMI2.0, 12G-SFP之間選擇和更改任何輸入信號,還可以對圖像放大、靜止、鏡像,選擇LUT等設置(不包含8K模式)。滿足不同監看需求。
多機位監看理想選擇
屏幕可設置為單畫面、雙畫面、全波形、畫中畫、四畫面,8K模式.您可以 在12G-SDI, HDMI2.0, 12G-SFP之間選擇和更改任何輸入信號,還可以對圖像放大、靜止、鏡像,選擇LUT等設置(不包含8K模式)。滿足不同監看需求。
視器.jpg)
全方位輔助功能
視器.jpg)
彩色曝光--EL ZONE系統
EL Zone系統是S24的一個重要新增功能,它由電影攝影師 Ed Lachman(ASC)設計,是一款以曝光檔顯示曝光值的創新工具。EL Zone 與偽彩色(功能)類似,但它能實現更高的精度、更強的一致性,還能讓現場溝通更直觀。
EL Zone專為攝影師設計,他們可通過該功能直接從攝影機上看到真實且精準的場景參考動態范圍--其以曝光檔為單位進行色彩標注。無論是在 HDR 還是 SDR 制作中,它都是評估曝光的理想工具。作為公認的行業標準,它是在監視器上查看彩色標注曝光情況的最佳方式。
EL Zone系統是S24的一個重要新增功能,它由電影攝影師 Ed Lachman(ASC)設計,是一款以曝光檔顯示曝光值的創新工具。EL Zone 與偽彩色(功能)類似,但它能實現更高的精度、更強的一致性,還能讓現場溝通更直觀。
EL Zone專為攝影師設計,他們可通過該功能直接從攝影機上看到真實且精準的場景參考動態范圍--其以曝光檔為單位進行色彩標注。無論是在 HDR 還是 SDR 制作中,它都是評估曝光的理想工具。作為公認的行業標準,它是在監視器上查看彩色標注曝光情況的最佳方式。
視器.jpg)
加載自定義3D LUT, 再現電影風格
支持加載50個LUTs
LUT加載功能,使得前期拍攝的顏色校準工作更簡單直觀,優化工作流程,提供工作效率。您既可以使用內置的LUT,也可以自定義上傳.cube文件定義您自己的創意電影風格。用戶將LUT文檔放在U盤根目錄,插入本機的USB接口(可同時存儲50個用戶LUT表)。
支持加載50個LUTs
LUT加載功能,使得前期拍攝的顏色校準工作更簡單直觀,優化工作流程,提供工作效率。您既可以使用內置的LUT,也可以自定義上傳.cube文件定義您自己的創意電影風格。用戶將LUT文檔放在U盤根目錄,插入本機的USB接口(可同時存儲50個用戶LUT表)。
視器.jpg)
專業音頻表
監視器可以解嵌來自SDI和HDMI的音頻, 您可任選2路音頻通過3.5mm耳機口輸出。 在SDI音頻下,支持最大16路音柱顯示,在HDMI音頻下,可支持4路音柱顯示。
監視器可以解嵌來自SDI和HDMI的音頻, 您可任選2路音頻通過3.5mm耳機口輸出。 在SDI音頻下,支持最大16路音柱顯示,在HDMI音頻下,可支持4路音柱顯示。
視器.jpg)
演-監視器.jpg)

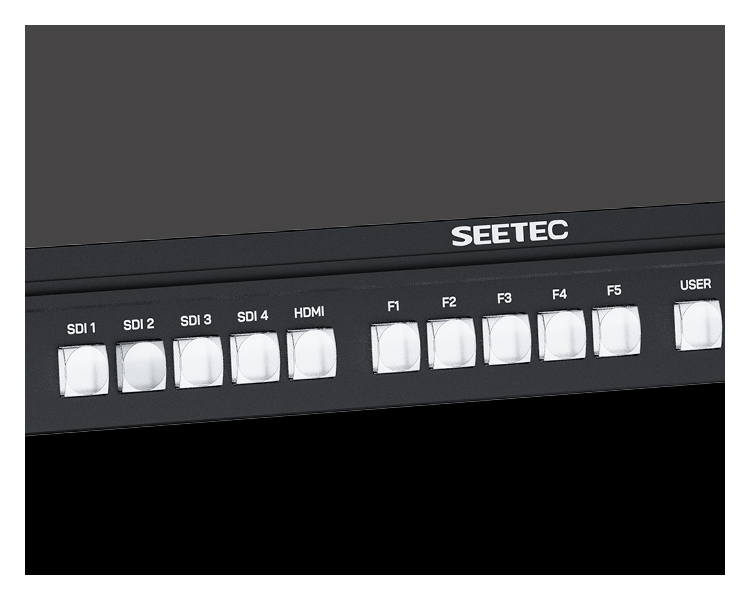

靈活直觀的按鍵操作
當您忙碌于拍攝現場時,需要的是能輕松地控制設備,S24能滿足您的需求。它能夠一鍵式信號源切換,5個自定義快捷功能鍵(F1~F5)可根據您的拍攝需求提前設定,拍攝過程中一鍵調出所需功能,USER鍵可提前設定5組用戶組并快速調出已設置功能,讓您在拍攝過程中游刃有余。
當您忙碌于拍攝現場時,需要的是能輕松地控制設備,S24能滿足您的需求。它能夠一鍵式信號源切換,5個自定義快捷功能鍵(F1~F5)可根據您的拍攝需求提前設定,拍攝過程中一鍵調出所需功能,USER鍵可提前設定5組用戶組并快速調出已設置功能,讓您在拍攝過程中游刃有余。
視器.jpg)

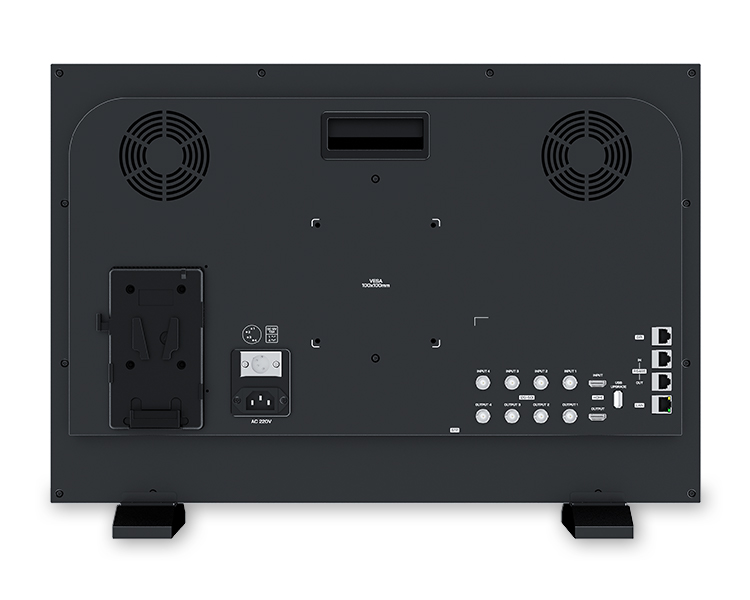

12G-SDI/4K HDMI信號
配備4路12G-SDI,12G SFP,HDMI2.0接口,最高支持4096x2160P (60/50/30/29.97/25/24/23.98Hz)和3840x2160P(60/59.94/50/ 30/29.97/25/24/23.98Hz)信號。此外,還設有LAN、RS485、 GPI控制接口,滿足不同需求。
12G SFP接口允許通過SFP光纖模塊傳輸12G-SDI信號,適用于大多數廣播領域。(光纖模塊為選配)
配備4路12G-SDI,12G SFP,HDMI2.0接口,最高支持4096x2160P (60/50/30/29.97/25/24/23.98Hz)和3840x2160P(60/59.94/50/ 30/29.97/25/24/23.98Hz)信號。此外,還設有LAN、RS485、 GPI控制接口,滿足不同需求。
12G SFP接口允許通過SFP光纖模塊傳輸12G-SDI信號,適用于大多數廣播領域。(光纖模塊為選配)
視器.jpg)
UMD動態源名
S24支持TSL3.1/4.0協議下的UMD動態源名,TSL地址0-126可選,最多顯示16個字符,讓節目制作人一目了然地明白現在切換的是哪路信號來源。動態源名UMD信號接口支持RS485輸入/輸出
S24支持TSL3.1/4.0協議下的UMD動態源名,TSL地址0-126可選,最多顯示16個字符,讓節目制作人一目了然地明白現在切換的是哪路信號來源。動態源名UMD信號接口支持RS485輸入/輸出
-umd-監視器.jpg)
Tally指示燈,加強團隊合作
GPI控制紅Tally、綠Tally,不僅可以提示攝像師已進入錄制狀態,同時,更能體會到電視拍攝準專業技術帶給您創作中的方便性。.
GPI控制紅Tally、綠Tally,不僅可以提示攝像師已進入錄制狀態,同時,更能體會到電視拍攝準專業技術帶給您創作中的方便性。.
視器.jpg)
遠程控制應用
通過LAN口連接您的計算機,安裝專屬應用程序控制監視器,支持Windows & Mac系統。
通過LAN口連接您的計算機,安裝專屬應用程序控制監視器,支持Windows & Mac系統。
注:可在S24詳情頁“下載”模塊下載該軟件
絡-控制-監視器.jpg)
多種供電方式,續航無憂
您可以用隨附的電源線連接AC電源接口或用DC 12V/7.5A的適配器連接卡儂頭接口獲得持續電力,也可以通過V型電池扣板安裝V型電池實現移動式應用。
您可以用隨附的電源線連接AC電源接口或用DC 12V/7.5A的適配器連接卡儂頭接口獲得持續電力,也可以通過V型電池扣板安裝V型電池實現移動式應用。
視器.jpg)
功能
| * 多種顯示模式(單畫面、全波形、雙畫面、畫中畫、四畫面,8K) |
| * 用戶自定義3DLUT上載 (50個) |
| * 支持GPI控制 |
| * 支持動態UMD,支持TSL 3.1/4.0和IMAGE VIDEO協議 |
| * 支持前置TALLY |
| * 16路音頻解嵌音柱顯示 |
| * 波形圖 (YUV,RGB,Y) |
| * 矢量圖 |
| * 直方圖 (RGB直方圖、亮度直方圖) |
| * 色彩空間(BT709, DCI-P3, BT2020) |
| * 伽馬(SDR、HLG) |
| * 色彩范圍 (全范圍、有限范圍、4-1019、64-1019) |
| * 變形模式 (1.33X,1.6X,2.0X,2.0MAG,自定義) |
| * 偽彩 (默認、ARRI, EL Zone) |
| * 時間碼 |
| * 單色 (藍、綠、紅、灰) |
| * 輔助對焦 (彩色、灰色) |
| * 斑馬紋(0IRE~100IRE) |
| * 遮幅標記(16:9,16:10,15:9,14:9,13:9,4:3,1.5:1,1.85:1,2:1, 2.35:1,2.39:1,2.4:1) |
| * 中心標記 |
| * 安全標記(70%,80%,83%,88%,90%,93%,95%,16:9,16:10,4:3,5:4,1.85:1,2.35:1) |
| * 網格標記 (3x3, 3x5, 5x3, 5x5) |
| * DHCP |
| * 色溫(5600K,6500K,9300K,自定義) |
| *風扇(0-10)) |
| *用戶配置(1-5組) |
面板特性
| 型號 | S24 |
| 屏幕尺寸 | 23.8" IPS |
| 色深 | 10bit(8bit+2bit) |
| 色彩 | 1.07B |
| 色域 | DCI-P3 98.7%, REC709 99.9%, NTSC 105% |
| 分辨率 | 3840×2160 pixels |
| 像素間距 | 0.13695(H) x RGB x 0.13695(V) mm |
| 屏幕比例 | 16:9 |
| 亮度 | 1000cd/m² |
| 對比度 | 1300:1 |
| 背光源 | LED |
| 可視角度 | 89°/89°(L/R) 89°/89°(U/D) |
輸入
| 4 X 12G-SDI | 12G-SDI (合并4個12G-SDI支持8K輸入) |
| 1X HDMI | HDMI2.0 (支持4K) |
| 1 X RS485 | RS485 |
| 1 X GPI | GPI |
| 1 X USB | USB (升級、LUT導入) |
| 1 X LAN | 以太網口 |
| 1 X SFP | SFP 光纖模塊 (選配) |
輸出
| 4 X 12G-SDI | 12G-SDI (合并4個12G-SDI支持8K輸出) |
| 1 X HDMI | HDMI 2.0 |
| 1 X RS485 | RS485 |
音頻
| 音頻輸出 | 耳機孔、揚聲器 |
SDI/SFP支持格式
| SMPTE 274 | 4:2:2 Y'Cb'Cr' 10-bit | 1080p(23.98/24/25/29.97/30/50/59.94/ 60 );1080i (50/59.94/60 ); 1080PsF (23.98/24/25/ 29.97/30); 2048 x 1080p (23.98/ 24/ 25/29.97/30/47.95/48/50/59.94/ 60); 2048 x 1080psf (23.98/24/25/29.97/ 30) |
| SMPTE 296 | 4:2:2 Y'Cb'Cr' 10-bit | 720p (50,59.94, 60 ) |
| SMPTE 260 | 4:2:2 Y'Cb'Cr' 10-bit | 1035i (59.94/60 ) |
| SMPTE 295 | 4:2:2 Y'Cb'Cr' 10-bit | 1080i (50 ) |
| SMPTE 425-B | 4:2:2 Y'Cb'Cr' 10-bit | 1080p (50/59.94/60) ; 2048 x 1080p ( 47.95/48/50/59.94/60 ) |
| SMPTE ST 2036 | 4:2:2 Y'Cb'Cr' 10-bit | 3840 x 2160p ( 23.98/24/ 25/ 29.97/ 30/ 50/ 59.94/ 60) |
HDMI支持格式
| 720p (60/59.94/50/30/29.97/25/24) |
| 3840×1080i (60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 3840x2160p (60/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/50/30/29.97/25/24/23.98Hz) |
其他規格
| 電壓輸入 | AC 100V~240V |
| 功耗 | ≤最大95W |
| 工作溫度 | 0°C~50°C |
| 儲存溫度 | -20°C~60°C |
| 單機尺寸 | 570x385x33.5 (mm) |
| 單機重量 | 7.42kg |
| 裝箱數量 | 1pc |
| 外箱尺寸 | 645x160x480mm |
| 毛重 | 10.5kg |
Dimensions (Unit: mm)

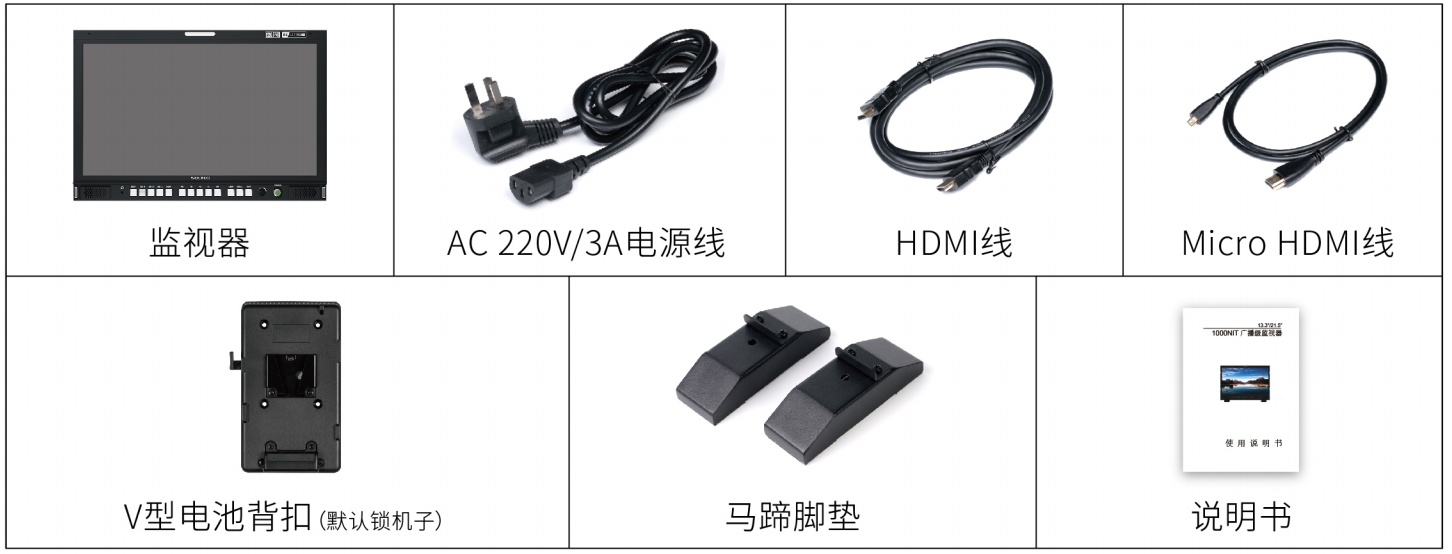

包裝清單:
監視器
AC220V/3A電源線
HDMI線
Micro HDMI線
V型電池扣板(默認鎖機子上)
馬蹄腳墊
說明書
