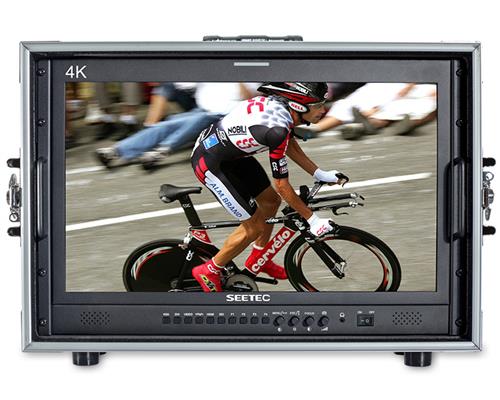

SEETEC 21.5" 3G-SDI/ 4K HDMI 廣播級箱載式導演監視器 IPS全高清1920x1080 4K215-9HSD-192-CO

型號：4K215-9HSD-192-CO

簡介

屏幕尺寸：21.5" IPS
分辨率：  1920x1080 pixels
屏幕比例：16:9
亮度：    250cd/m2

輸入

3G-SDI、 HDMI、 YPbPr、 DVI、 Video、 Audio(L/R)

輸出

3G-SDI、 HDMI、 YPbPr、 Video、耳機孔、揚聲器

DM

Shop/2018/6/173 215-DM1.jpg

下載

本站下載

正在提交中....

聯系我們

名字*

郵箱*

電話*

內容*

驗證碼*

概覽

特征

參數

視頻

應用

附件

22寸4K導演監視器

SEETEC專業廣播級液晶監視器，已經廣泛應用于各級電視臺的新聞制作、播出機房和電視轉播車等領域。由于該系列產品是與其它專業設備緊密配套使用，因此，高穩定性、高可靠性和電磁兼容性，是保證整個系統正常運行的重要條件。

穩定性和可靠性
鋁制外殼設計，不僅使產品更加堅固、耐用，也很好地解決了產品的散熱問題。同時，也增強了抗干擾能力。

專業輔助拍攝功能
SEETEC監視器自帶了的豐富功能，非常適合高端廣播級監看工作，如輔助對焦、單色顯示、相機模式、中心標記、框型標記、圖像凍結、圖像翻轉、圖像顯示比例切換、色溫調整等，可以幫助攝影師更好地調焦、取景，更快捷地獲得更清晰的高質量圖像。

輔助對焦專業功能

1920X1080全高清液晶面板

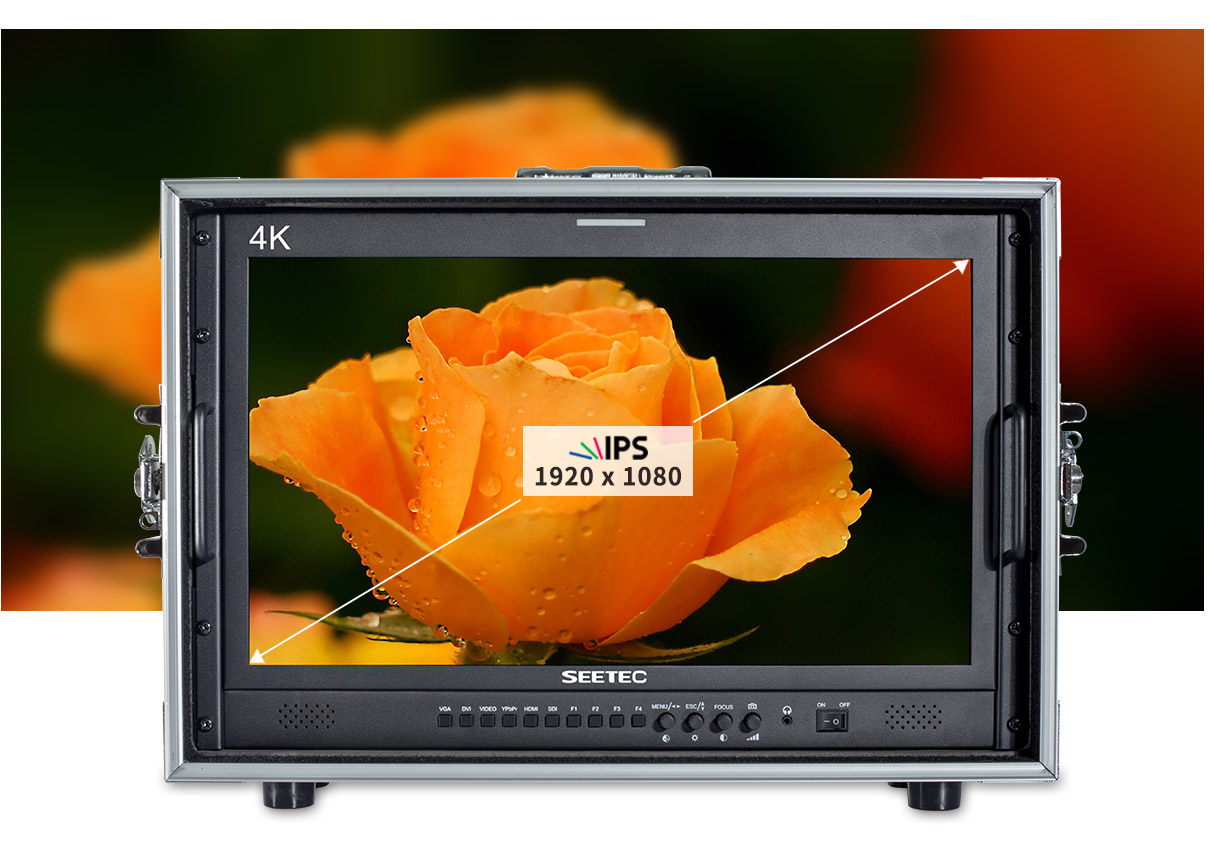

SEETEC 4K215-9HSD-192-CO采用21.5英寸IPS廣視角全高清液晶面板，呈現非凡、自然的高清畫面，讓您體驗到無色差絢麗的細節表現和真實的色彩還原能力。

broadcast-lcd-monitor

IPS 178° 廣視角
4K215-9HSD-192-CO采用新一代IPS廣視角液晶面板，具有178°超廣視角，以全新視覺技術消除色偏現象，提供比普通面板更寬闊的視野范圍，讓您無論處于何種方位，都可以清楚的欣賞到監視器傳遞的信息，保證色彩的真實性。

21-inch-ips-monitor

真實色彩專業校色
采用Rec.709色彩標準
SEETEC采用各專業領域信賴的Rec.709高清色彩標準，使用專業調色技術運用算法，配合專業儀器出廠校準，準確還原影片中的色彩，不失真不偏色，顯示真實的影像，讓您的拍攝如虎添翼。

seetec-rec709

準確的色彩還原
SEETEC監視器支持符合ITU標準與HD視頻Rec.709規范一致的色彩空間，先進的圖像處理技術，讓圖像清晰呈現，使色彩過度極其自然，保證準確的色彩還原，重現拍攝實物的自然本色，使用戶能夠準確地評估各種輸入視頻信號質量。

accurate-color-reproduction

易于操作的功能按鍵

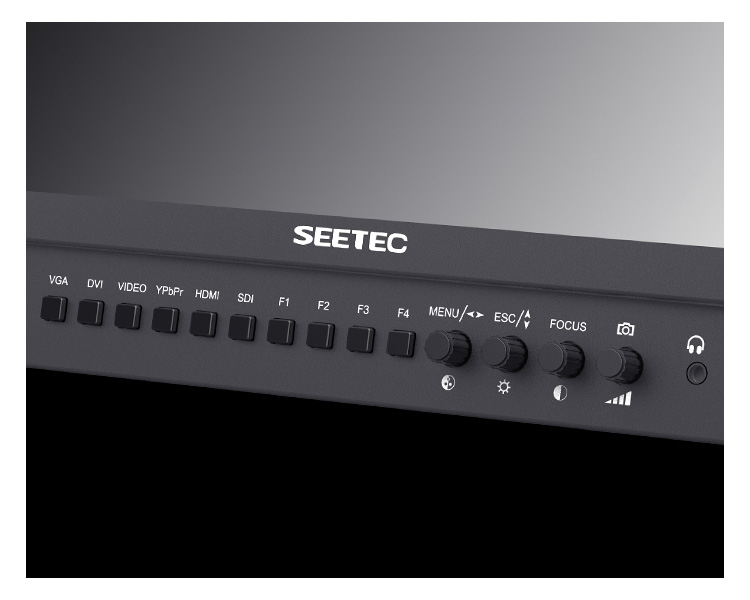

SEETEC 4K215-9HSD-192-CO符合大多數專業的應用要求，面板上配備了4個快捷鍵（F1～F4），您可以根據自身的需求設置快捷鍵功能，如：輔助對焦，點對點，中心標記/框形標記，單色顯示，圖像翻轉等功能。還配備了雙功能、旋鈕式開關讓您享有更方便、更快捷的操作快感。

215-hd-monitor

專業監看質量

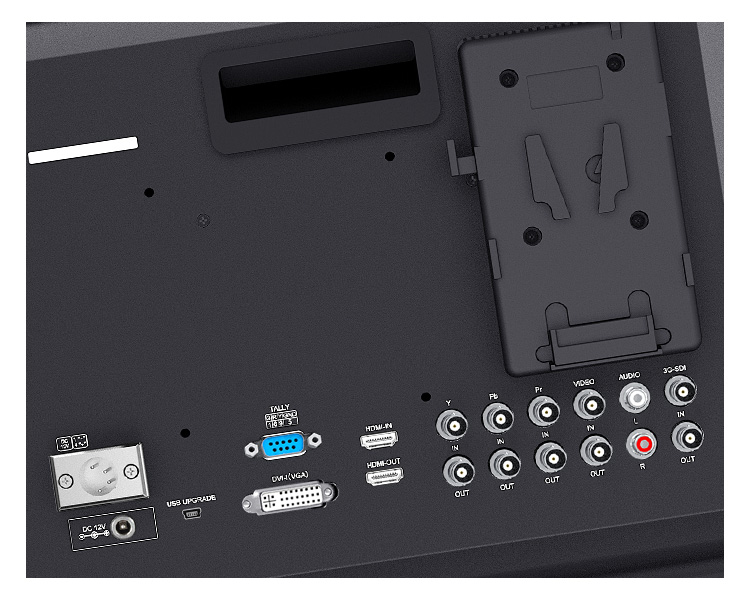

4K215-9HSD-192-CO是一款應用廣泛的高品質監視器，從廣電機構到移動式現場制作，甚至是電影外景拍攝制作都能勝任！配備了3G-SDI、HDMI、YPbPr、Video、AudioL/R、DVI接口，多種輸入方式滿足您各種專業顯示方案的需求。

ips-panel-4k led-4k-monitor

bnc-video-monitor

4K-HDMI輸入輸出監視器

3色Tally燈
4K215-9HSD-192-CO監視器配備全高清LCD屏幕，并支持tally功能，是現場播出工作的理想選擇。不同于簡單的tally指示燈，4K215-9HSD-192-COD前后均設置了TALLY燈，可以顯示紅色、綠色和黃色指示tally信號，讓您在現場制作期間，總能知曉哪路信號正在記錄或播出，或知道切換臺的預覽輸出上插入的攝像機是哪一臺。Tally信號可通過監視器背面的工業標準并行接口連接控制。

cameras-broadcast

靈活的供電設計
4K215-9HSD-192-CO監視器具有雙供電系統：適配器供電或者鋰電池供電。采用適配器供電，可通過12V DC電源或者卡儂頭電源接口進行供電；鋰電池供電可通過索尼V型電池扣板（標配），松下安東電池扣板（選配）進行供電。因此可為您提供極大的靈活性，無論是外景還是演播室制作都能使用。

戶外箱載監視器

更長的電池續航時間

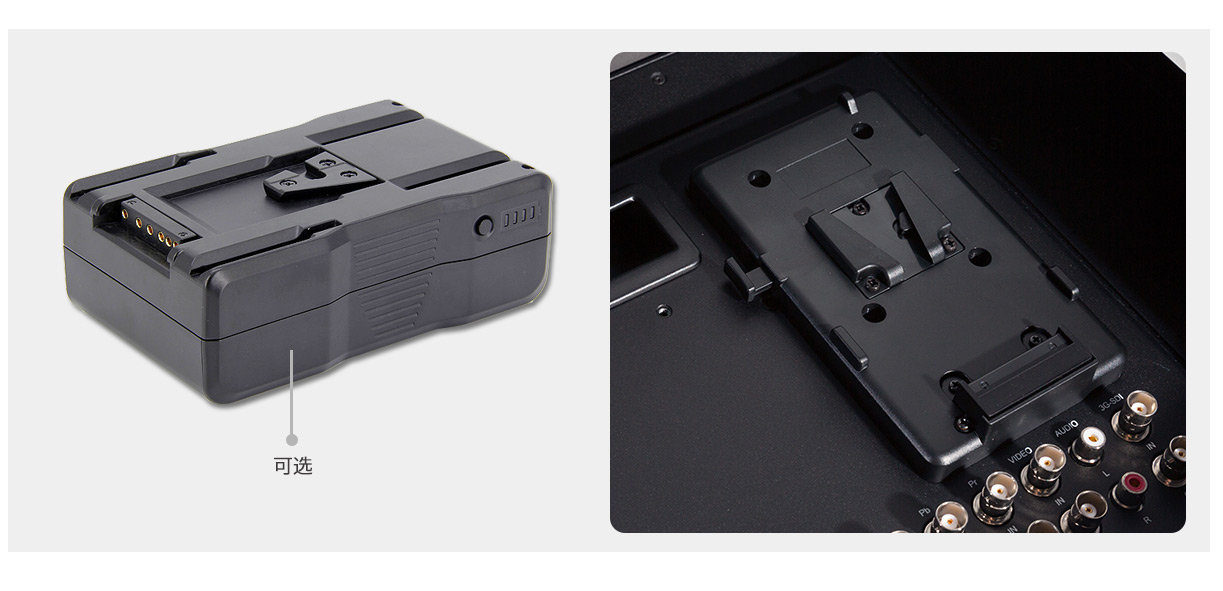

外景拍攝常常使用直流電源為設備供電。4K215-9HSD-192-CO配備索尼V型電池扣板，可以使用電壓為14.4V的攝像機鋰離子電池為設備供電。一組130Wh的攝像機電池，可提供超過6個小時的連續供電時間。大大節省了備用電池的攜帶數量。也可選配松下安東電池扣板。

ips-monitor-4k

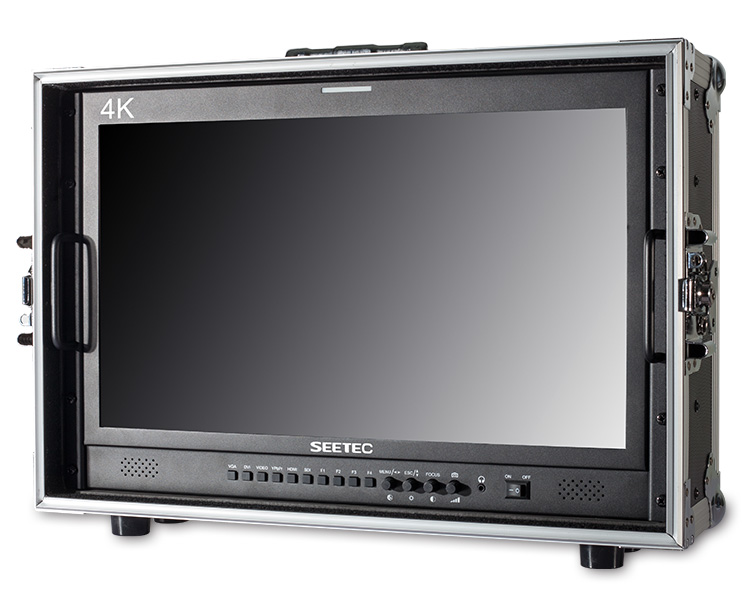

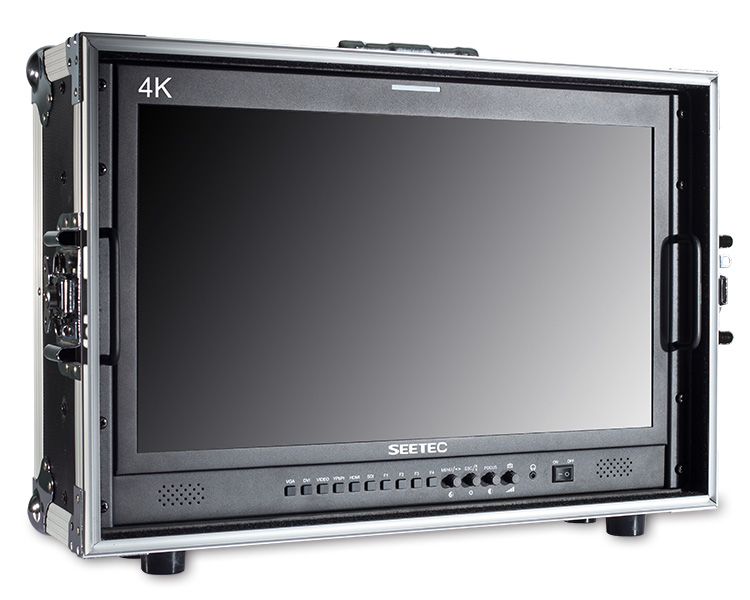

便攜式箱載監視器
.裝配便攜式鋁箱，能有效保護監視器并便于運輸攜帶，適用于苛刻的外景拍攝環境。
.4K215-9HSD-192-CO適合電影制作群體作為拍攝現場監控使用，導演監視器兼后期非編顯示器。
.廣播級監視器設計考量，雙聲道立體聲耳機插口，方便導演監聽現場。
.HDMI、SDI高清信號輸入輸出功能，廣播級監視器標準。

broadcast-equipment

22寸便攜式箱載監視器

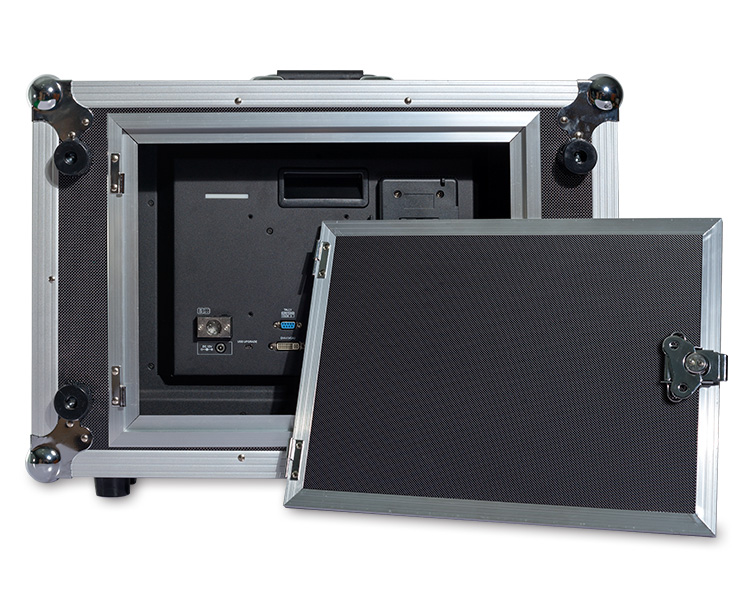

便攜鋁箱
適用于苛刻的外景拍攝
.便攜航空鋁箱（提手方便器材搬運）；便攜拆解（前后蓋拆解便于畫面監看和信號連接）。
.前后蓋可快速裝卸，提高頻繁場景切換的效率，節省準備影像器材的時間，從而快速進入狀態。

carry-on-monitor

提高拍攝效率
時間成本，對于影視劇組而言，十分重要。尤其在頻繁換場的情況下，就顯的尤為突出。4K215-9HSD-192-CO根據現場監看的使用習慣，采用簡約化的設計手段，無論開工或收工，可迅速是監視器完全進入工作和整備狀態，而無需進行任何多余的操作流程。這種創新設計的便攜式航空鋁箱，使它非常適合用于現場制作和處理，適應頻繁更換環境。

215-hd-sdi-monitor

便攜遮陽罩
新一代加長型遮光罩，讓您在任何環境下，都能獲得理想的觀看效果。

1920x1080-lcd-monitor

兩種安裝方式（可選）

箱載支架監視器

1. IPS廣角屏，全高清1920x1080 超高分辨率，豐富的色彩層次

2. HDMI, 3G-SDI, Ypbpr, Video, Audio(L/R) 輸入和 HDMI, 3G-SDI, Ypbpr, Video 環出

3. 產品特性：
* 峰值輔助對焦 (黑白背景上紅色勾邊）
* 單色顯示 (紅，綠，藍，單色)
* 5D II相機模式
* 點對點
* 中心標記
* 框型標記 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 圖像翻轉(水平，垂直，水平&垂直)
* 圖像凍結
* 全局縮放
* 上下/左右縮放

4. 前置3.5mm 耳機孔, 內置揚聲器

5. 3色Tally 指示燈（紅, 綠, 黃）

6. 供電方式：DC 12V和四芯卡儂

輔助對焦
將亮度對比高的輪廓用紅線表示出來，如果輪廓的線越多越明顯，表示攝像機鏡頭在此處聚焦。對于攝影師來說，使用紅邊聚焦功能相比起直接觀察圖像進行聚焦，能更快調整攝像機鏡頭達到聚焦效果。如果使用變焦鏡頭進行拍攝（攝像機多是變焦鏡頭），建議將被攝物體拉近聚焦，處于焦點以內的物體，將會出現輪廓線，而焦點以外的物體則沒有。

單色顯示
單色顯示畫面用于輔助調整攝像機色彩設置。單色顯示模式下，用戶可以選擇紅色，綠色，藍色和單色來驅動像素點，在此模式下可以更快更準確地調整畫面的色調飽和度。

相機模式
在相機模式下，畫面可全屏顯示。

點對點
使電影制作人通過1:1比例查看輸入圖像源，而無需縮放，點對點對于捕捉畫面最佳細節至關重要。

中心標記，安全框
SEETEC監視器設有多種畫幅比例標記框和十字中心線。該功能主要用于拍攝或編輯添加字幕等工作時，對于構圖的安全提示.保障穩定可靠的拍攝高效進行，滿足多樣化的后期編輯需求 (80%,85%,90%,93%,96%,2.35:1)。

鏡像模式
在鏡像模式下圖像可實現水平，垂直和水平&垂直三種模式翻轉。

面板特性

型號	4K215-9HSD-192-CO
屏幕尺寸	21.5" IPS
色彩	16.7M (8-bit)
分辨率	1920×1080 pixels
點距	248.25x248.25 um
屏幕比例	16:9
亮度	250cd/m²
對比度	3000:1
背光源	LED
可視角度	89°/89°(L/R) 89°/89°(U/D)

輸入

1 X HDMI	HDMI
1 X BNC	3G-SDI
3 X BNC	YPbPr
1 X DVI-I	DVI-I
1 X BNC	Video
2 X RCA	Audio(L/R)

輸出

1 X BNC	3G-SDI
1 X HDMI	HDMI
3 X BNC	YPbPr
1 X BNC	Video

音頻

音頻輸出	耳機孔，內置揚聲器

SDI 支持格式

480i/576i

720p(60/59.94/50/30/29/25/24/23.98)

1080i(60/59.94/50)

1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

HDMI 支持格式

480i/576i/480p/576p

1080i (60/59.94/50)

720p (60/59.94/50/30/29/25/24/23.98)

1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz)

其他規格

輸入電壓	DC9～24V
消耗功率	≤15W
工作溫度	-10°C~50°C
儲藏溫度	-20°C~60°C
單機尺寸	511.6Lx355.5Hx41.87D (mm)/ 590Lx410Hx260D(mm) (含鋁箱)
單機重量	14.5kg(含鋁箱)

功能

* 峰值輔助對焦 (黑白畫面時,紅色勾邊)

* 中心標記

* 框型標記 (80%,85%,90%,93%,96%,2.35:1)

* 圖像凍結

* 圖像翻轉 (水平，垂直，水平&垂直)

* 相機模式

* 點對點（在4K信號模式下不支持）

* 單色顯示 (紅,綠,藍,單色)

* 全局縮放（在4K信號模式下不支持）

* 上下/左右縮放（在4K信號模式下不支持）

* 顯示比例（在4K信號模式下不支持）

* Tally 指示燈

尺寸圖 (單位: mm)

工作流程
為現場直播、廣播及后期制作提供廣播級監看
視瑞特4K215-9HSD-192-CO都是一款廣泛適用的監視器，支持SD/HD/3G-SDI及4K HDMI 2160p的Ultra HD，它的各項強大功能是用于廣播及后期制作的不二之選！兼容外接電池、12V DC直流電源及卡儂頭電源，室內或者戶外任何地方都可方便使用！如在現場拍攝，您可使用外接電池，而棚內、轉播車上或后期制作室使用時則可連接到標準電源。

現場直播
各大播出機構的理想機架式監看方案
在演播室采用多機位攝制時，需同時看到各路攝像機畫面、圖文、鍵及節目畫面。4K215-9HSD-192-CO前后均設置了TALLY燈，可以顯示紅色、綠色和黃色指示tally信號，讓您在現場制作期間，總能知曉哪路信號正在記錄或播出。FHD分辨率顯示屏清晰無比，您可輕松檢查所有機位是否準確對焦并確保顏色一致！

轉播車
纖薄設計，適合狹小空間安裝！
對于空間有限的新聞直播車來說，4K215-9HSD-192-CO是理想選擇。它秉承超薄設計理念，以便安裝在新聞直播車內狹窄的機架上。它還兼容外接電池、DC電源和卡儂頭電源，靈活在任何地點使用。此外，它帶有多種安全框比例，如此貼心的設計能讓您在現場制作時明確畫面的安全區域。

可裝入航空箱
輕巧機身，劇組高效監看
可選裝配便攜式鋁箱，能有效保護監視器并便于運輸攜帶，從而適用于苛刻的外景拍攝環境。SEETEC 4K215-9HSD-192-CO根據現場監看的使用習慣，可選鋁箱，前后蓋可以快速打開安裝，節約準備影視器材的時間，無論開工或收工，可迅速使監視器進入工作和整備狀態。

現場攝制團隊監看
輕松實現精確對焦和完美取景，讓每位工作人員都能看清楚拍攝畫面
SEETEC 4K215-9HSD-192-CO峰值對焦指示和畫面縮放等功能全都容納在這一更大的21.5英寸畫面顯示，可以檢查對焦是否準確，攝制人員可以更清楚看到拍攝畫面，提供安全框，為制作人員設計字幕或特技位置提供參照，使它成為現場監看數字電影、廣告和電視節目制作不可或缺的理想利器。

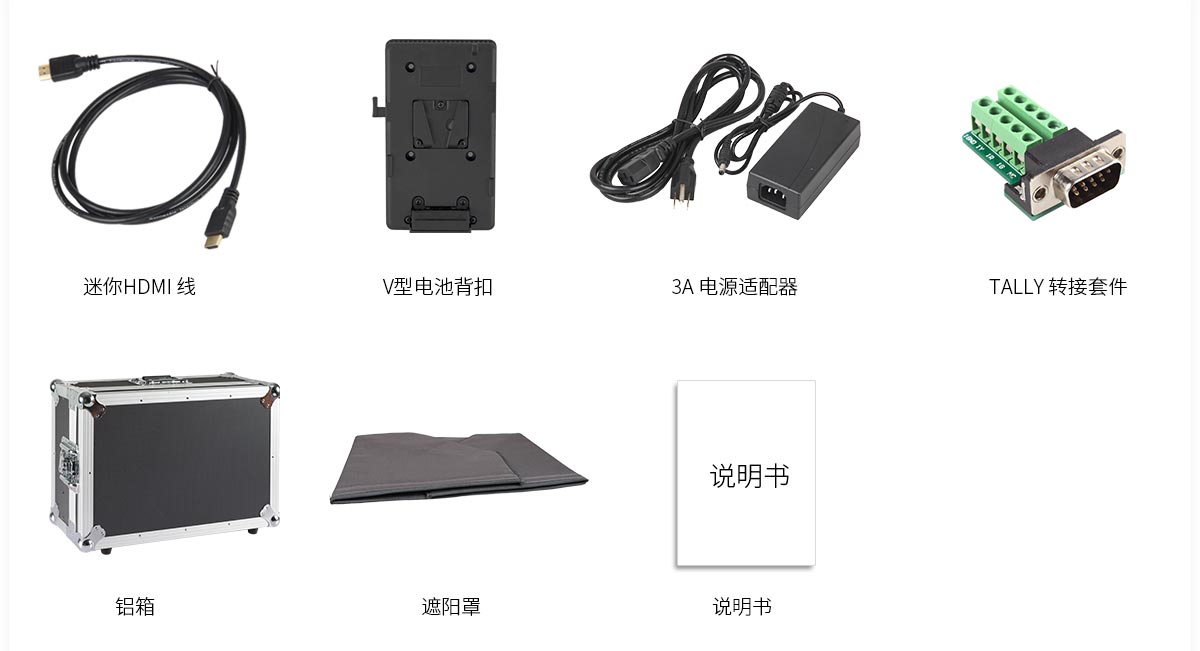

標準配件：
1× 3A電源適配器
1× V型電池背扣
1× 迷你HDMI線
1× Tally轉接套件
1× 遮陽罩
1× 鋁箱
1× 說明書
